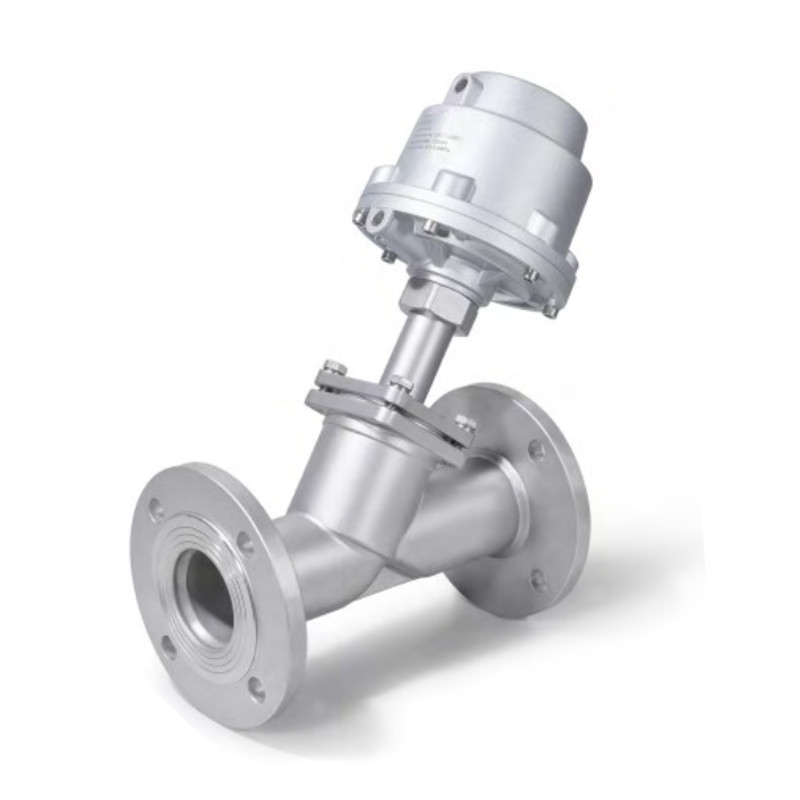

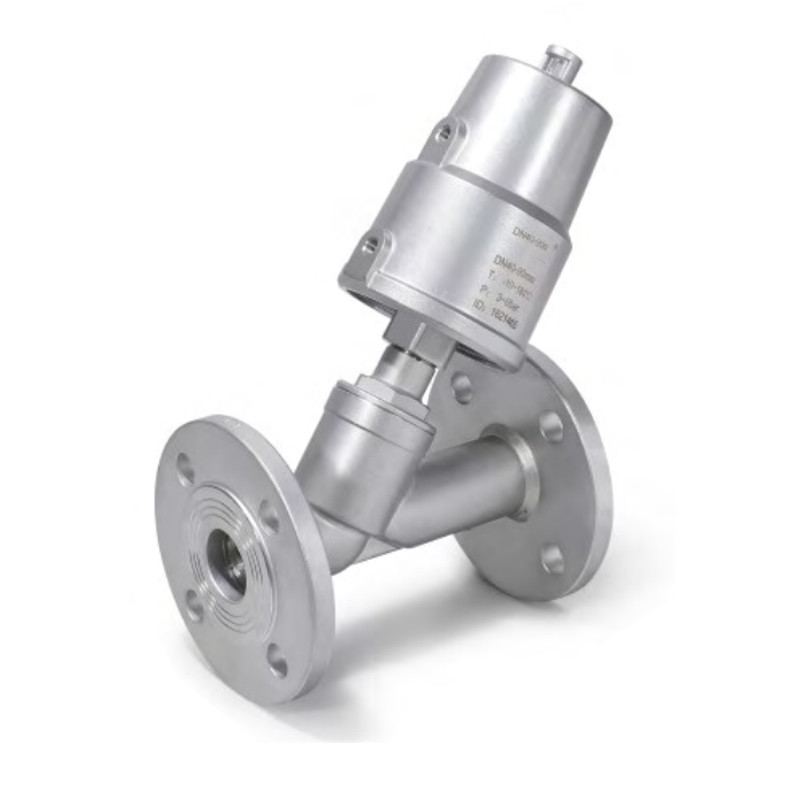

Phụ tùng máy Pnumatic Angle Seat Van loại Y Phụ tùng máy EPS
Thuận lợi
1.Thông lượng lớn, điện trở thấp, ngăn chặn búa nước.
2.Loại Y làm tăng thông lượng lên 30% và làm cho dòng chảy trơn tru hơn.
3.Tuổi thọ làm việc lâu dài.
4.Thân máy tự động điều chỉnh và bôi trơn, giảm thiểu nhu cầu bảo dưỡng.
5.Bộ truyền động bằng thép không gỉ có thể xoay 360 ° để sử dụng linh hoạt
Nguyên tắc chức năng
Van vẫn đóng (mở) bằng lực lò xo ở trạng thái bình thường. Khi piston được tác động bằng khí nén, van sẽ mở (đóng) Đối với loại tác động kép, van được mở và đóng bằng khí nén.
| ĐẶC ĐIỂM | Bộ truyền động | Q | MỘT | B | L | C | H | ΦE | n-ΦF | ΦM | ΦN | ΦP | α |
| DN15 | 40 | 1/8 " | 135 | 125 | 130 | 2 | 14 | 65 | 4-14 | 16 | 45 | 95 | 45 |
| 50 | 145 | 140 | |||||||||||
| D20 | 50 | 165 | 140 | 150 | 14 | 75 | 19 | 56 | 105 | ||||
| DN25 | 50 | 170 | 145 | 160 | 14 | 85 | 26 | 65 | 115 | ||||
| 63 | 190 | 175 | |||||||||||
| DN32 | 63 | 190 | 188 | 180 | 16 | 100 | 4-18 | 31 | 78 | 140 | |||
| 90 | 230 | 235 | |||||||||||
| DN40 | 63 | 206 | 190 | 200 | 3 | 16 | 110 | 38 | 84 | 150 | |||
| 90 | 250 | 240 | |||||||||||
| DN50 | 63 | 235 | 195 | 230 | 16 | 125 | 49 | 100 | 165 | ||||
| 90 | 277 | 245 | |||||||||||
| 125AL | 1/4 " | 330 | 310 | ||||||||||
| DN65 | 90 | 1/8 " | 330 | 280 | 290 | 18 | 145 | 66 | 120 | 185 | |||
| 125AL | 1/4 " | 375 | 330 | ||||||||||
| DN80 | 125AL | 380 | 355 | 310 | 20 | 160 | 78 | 135 | 200 | 22,5 | |||
| DN100 | 125AL | 420 | 395 | 350 | 20 | 180 | 96 | 155 | 215 | 22,5 |
